ベルトテンショナーレンチセット
ATE175 新発売		 2005.2/23

オートテンショナー式ドライブベルト採用車種はベルト交換時にオートテンショナーを緩め方向に動かしてベルトを取り外しますが、この作業にはかなり大きな力を要します。また作業スペースが狭いため、「ロングスピンナハンドル+ソケット」の組み合わせや「めがねレンチ」といった従来の工具では、プーリーや他の障害物に干渉しスムーズに作業できない場合が多々ありました。（特にFF車）

この「ベルトテンショナーレンチセット」は、薄型の専用ロング首振りめがねレンチのめがね部に専用ソケットをセットすることにより全高が低く抑えられ、72枚ギアの首振りラチェット機構と組み合わせて使用することにより、従来の工具の組み合わせでは困難だった奥まった狭い場所でも楽な作業が可能です。

専用ソケットは国産車の大半をカバーする14mm, 17mm, 19mmに加え、通常のソケットが使用可能な9.5sq.ドライブを入組んでおり、さらに適用が広がります。

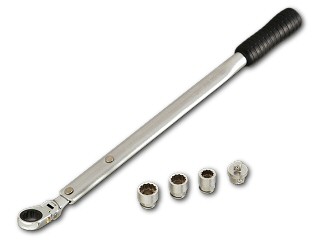

ATE175

ATE175使用状態（FF車）
FF車での使用状態（トヨタ 1ZZ・2ZZエンジン） ATE175使用状態（FR車）
FR車での使用状態（トヨタ 1JZエンジン）
用途
●　自動車のオートテンショナー式ドライブベルト(1本タイプ)採用車種のベルト交換作業時にテンショナーを緩め方向に動かす専用工具。
適用
●　国産軽自動車から普通乗用車、特にワンボックス車(FF車)に有効。
特長
レンチ
●　オートテンショナー採用車種の作業環境に対応した薄型の専用ロング首振りラチェットめがねレンチです。
●　全長510mmのロングタイプ。薄型のヘッド部は送り角度5度の72枚ギア採用で、細かい送りが可能です。
●　より狭いエンジンルームでもプーリーや他の障害物に干渉せず、振り角度を大きく取ることができます。
●　力が入れやすく滑りにくい樹脂製グリップにより、荷重の高いFF車に多く使われるダンパー式オートテンショナーも楽に作業ができます。
専用ソケット・9.5sq.ドライブ
●　専用ソケットは、作業頻度の高い14・17・19mmを設定。国産車の大半をカバーします。
●　薄型で、ボルトの逃がしを考慮した貫通タイプです。
●　9.5sq.ドライブをベルトテンショナーレンチのめがね部に取り付けることにより、通常のソケットが使用できます。

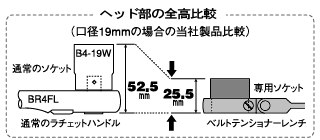

ヘッド部アップ		 従来品との全高比較


ベルトテンショナーレンチセット

No.ATE175 ▼kg 1 定価￥14,800 販売価格 税込価格
ベルトテンショナーレンチ AE107-500 11,100円 11,655円
専用ソケット 14, 17, 19mm AE107-14W, 17W, 19W
9.5sq.ドライブ AE107-3A

申込書のページに
ATE175セット内容


補給部品

ベルトテンショナーレンチ

No. B S L W D T t e ▼ｇ 定価 販売価格 税込価格
AE107-500 34 19 510 28 36 11.5 12.5 370 850 10,900 8,300円 8,715円

申込書のページに
ATE175ベルトテンショナーレンチ寸法図

専用ソケット・9.5sq.ドライブ

No. S1 S2 D d H h L ▼ｇ 定価 販売価格 税込価格
AE107-14W 14 19 22 11 8.5 14 26 35 1,160 920円 966円
AE107-17W 17 19 24 13 9 14 26 40 1,180 940円 987円
AE107-19W 19 19 26 13 9 14 26 40 1,210 960円 1,008円
AE107-3A 9.5sq. 19 26 - - 6 28 60 1,210 960円 1,008円

申込書のページに
ATE175専用ソケット寸法図

＜使用上の注意＞
  • 専用ドライブを使用した場合、ベルトテンショナーレンチを振ったり、衝撃を加えると専用ドライブが落下する恐れがあります。
  • 専用ソケットが入れづらい場合は、専用ソケットを廻しながら平行に差し込んで下さい。（取扱説明書をご参照下さい。）
注意
  • 使用前に必ず「取扱説明書」等をよくお読み下さい。
  • 本来の使用目的以外には使用しないで下さい。
