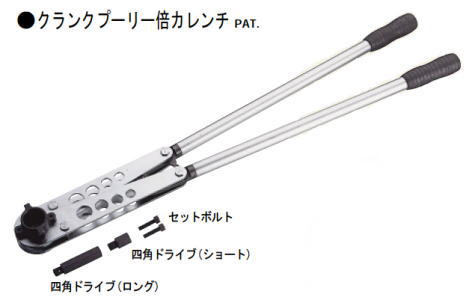

クランクプーリー倍力レンチ AE-10 |  2005/9/22 |
|
 |
 |
 |
|
クランクプーリー倍力レンチ AE-10 | 2005/9/22 |
|
|
|
|
|

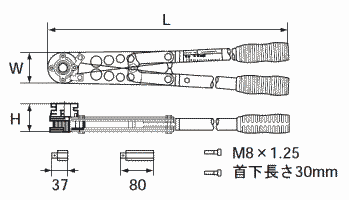

| 補給部品 四角ドライブ ショート/ロング | |||||
| 品番 | L | 定価 | 販売価格 | 税込価格 |  |
| AE-10-1 | 37 (ショート) | 1,500円 | 1,200円 | 1,260円 | |
| AE-10-2 | 80 (ロング) | 1,600円 | 1,280円 | 1,344円 | |
|
|
|
| 用途 | |
| ● | 自動車用クランクプーリーロックボルトを緩める作業に使用。 |
| 適用 | |
| ● |
サービスタップ付きクランクプーリー車 (3000ccを超えるディーゼルエンジン、トヨタ３F、1FZ型エンジン、 日産VH型エンジン、RB26DETT型エンジンには緩めトルクが過大な為使用できません。) |
| ● | AE701を併用する場合、サービスタップ無クランクプーリー車にも対応します。 |
| 特長 | |
| ● | スピンナハンドルでは、緩めにくかったクランクプーリーロックボルトをインパクトレンチ等を使用せず緩めることが出来ます。 |
| ● | ラジエーター・コンデンサーを外さずスムーズに作業が出来ます。 |
| * | 作業にはCPH1 又はAE701が必要です。 |
| * | AE11との併用は出来ません。 |
| ▲ | AE-10は「緩め専用工具」です。 |
 |
CPH1 クランクプーリーホールドプレート 定価 17,280円 |
と | セットでご購入いただくと | 定価17,280円＋46,220円 63,480円が 数量限定 税込価格35,000円 |
|
|
|
|
|
|
 |
AE701 クランクプーリーホルダー 定価 46,200円 |
と | セットでご購入いただくと | 定価46,200円＋46,220円 92,420円が 数量限定 税込価格45,000円 |
| 作業イメージ | ||||||
① |
ホールドプレートを取り付ける 六角穴付きボルトを使用 (付属入組み品) |
 |
② |
目盛を活用して ホールドプレートを クランクプーリーの 中心にセットする |
||
| ③倍力レンチをセット |
|
④  |
|
⑤ソケットのはめ込み |
|
⑥倍力レンチで緩める |
| 付属品の四角ドライブに ソケットレンチを差し込む AE10のツバがある方から 六角部を挿入する。 |
AE10を時計方向の１１時の 位置よりホールドプレートの 中央穴に差し込み、その後 １２時方向に近ずけて取り付け完了 (ソケットのはめ込み必要) |
ドライブ部を押し込む、 入らない場合はドライブ部を少し 右に回して押し込んでください。 |
ハンドルを開く方向に力を入れて ラチェット機構で緩み力を送って 行きます。 ハンドルが軽くなれば 緩め作業が完了です。 |
|||
