 取扱説明 トルクレンチの使用最適範囲は最大トルク能力の３０～８０％です。 |
 |
T3M100での設定例 | ||
 |

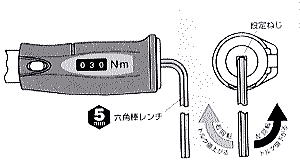

●最小値２０Nmから５２Nmに 設定する場合六角棒レンチを 「右回転」に回す。 |
●最大値１００Nmから６５Nmに 設定する場合六角棒レンチを 「左回転」に回す。 |
|
 |
 |
||
 |
トルク設定完了 | ||

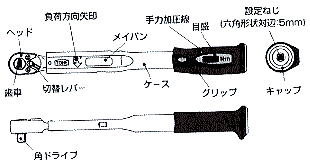

| ①ご使用になるソケットレンチ用 ソケットをトルクレンチ角ドライブの 根元まで差し込んでください。   ②ラチェットヘッドの切替レバーが 下の図の位置にあるか確認して下さい。  ③トルクを設定します。 ●レンチに付属の六角棒レンチ  を設定ねじ部に差し込んで下さい。 ●目盛部の数値が設定トルクになります。  ●六角棒レンチで希望するトルクに設定して下さい。 「右回転(時計回り)」で設定トルク部の数値が上がります。 「左回転(反時計回り)」で設定トルク部の数値が下がります。  例えば 末尾の数字が1回転させると 真中の数字がひとつ繰り上ります。 左回転の時は繰り下がります。   設定例へ |
④締め付けようとするボルト・ナットに ソケットを差し込みます。 ⑤トルクレンチの手力加圧線に右手の中指が くるようにして、グリップを握り右回転方向に 力を掛けます。   ⑥あらかじめ設定したトルクに達しますと 「カチッ」という音または、 手に軽い「ショック」が感じられれば 締め付けは完了です。 それ以上締め付けるとオーバートルクと なりますので、瞬時に負荷を中止して下さい。   ■「カチッ」という音または、『ショック」が感じられなくなった時は故障です。 修理・検定が必要となります。(有償) ■乱暴な取扱、長期間放置、使用頻度が多いなどの理由により 精度が狂う時があります。 精度が必要な場合は点検依頼してください。(有償) ■トルク機器は定期点検が必要です。目安として １０万回使用、または１年に１回定期点検をして下さい。(有償) ■検査成績表、トレーサビリティー体系図の発行については、 ご購入された現品とお客様名が必要となります。ご入用の場合は ご購入された販売店までお申し付けください。(有償) ■点検校正および修理後の精度は±5%以内を合格とします。 |
||
